Supplier: | Jiangsu Oupu Cutting &Welding Machine Co., Ltd. |
---|---|
Price: | Negotiable/Piece |
Min Order: | 1/Piece |
Quantity:: | |
Trade Terms: | FOB,EXW,CIF |
![]() |
Prod Model: | oupu-p |
---|---|
Markets: | North America,South America,Eastern Europe,Southeast Asia,Africa,Oceania,Mid East,Eastern Asia,Western Europe |
Automation: | Automatic |
Type For Cutting Machine: | CNC Cutting Machine |
Application: | Machinery & Hardware |
DRIVEN SYSTEM
Full digital AC servo motor of Panasonic
GEAR BOX
Adapt orginal imported planet gear box.It features in compaclness,high precision,stable performance and reliability.
Precision guide rail and rack
The precision processed guide rail and rack guarantee high precision of mechanical transmission.
ARC AUTOMATIC HEIGTH CONTROL
1. Basic components | |
Machine specification | 4000mm |
Rail length | 10000mm |
Motorized plasma cutting torch | 2 set |

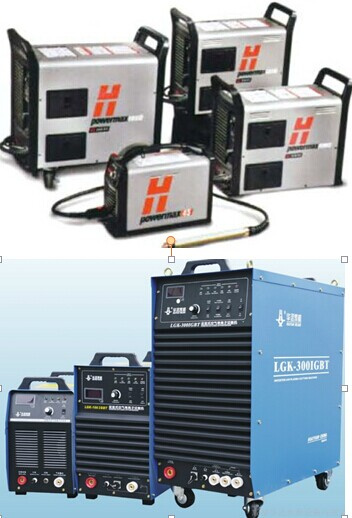

Plasma power source | MAX85 MADE IN USA |
CNC system | F2500B MADE IN CHINA |
Cable/hose supply in transverse | Cable chain |
Cable/hose supply in longitudinal | Cable chain |
2. Function components | |
Plasma torch voltage sensor | 1 set |
Programming software | 1 set(FastCAM professional) |
3. Main technical specifications | |
Effective cutting width | 3200mm |
Effective cutting length | 8000mm |
Rapid speed | 0-6000mm/min |
Plasma cutting thickness | ≤12mm |
Torch lifting distance | 200mm |
Straight line positioning precision | ± 0.2mm/4M |
Straight line repeat precision | ± 0.2mm/4M |
AHC precision | ± 0.5mm |
Powder marking precision | ± 0.5mm |
Speed setting discrepancy | ≤± 5% |
Drive mode | Dual drive |
4. Working environment | |
Environmental temperature | -5-65 ° C |
Humidity | <90%, no condensation |
Surroundings | Ventilation, no big shake |
Power voltage | 380V ± 10%, 50HZ |
Input power | 5KW (exclude plasma) |
5. Key part list | |
Transverse optical coding device | Panasonic |
Longitudinal optical coding device | Panasonic |
Transverse drive servo motor | Panasonic |
Longitudinal drive servo motor | Panasonic |
Servo drive system | Panasonic |
Transverse planetary gearbox | Neugart, Germany |
Longitudinal planetary gearbox | Neugart, Germany |
Main electric part | TIANZHENG |
Transverse | Taiwan |
Programming software | FastCAM, Australia |
CNC control system | F2500B MADE IN CHINA |
Plasma torch voltage sensor | arc-118 |
6. List for main purchased parts | |
name | Manufacturer |
gearbox | NEUGART, Germany |
AC servo motor | Panasonic, Japan |
