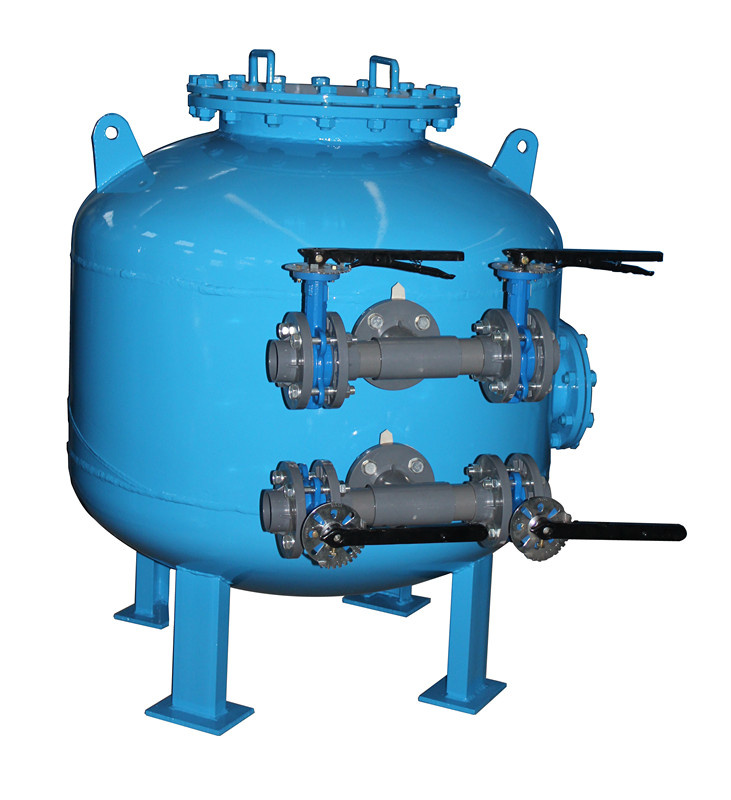

High Speed Mechanical Sand Filter for Water Purification

Product Specifications

Prod Model:	YLD-MF-1000
Markets:	North America,South America,Eastern Europe,Southeast Asia,Africa,Oceania,Mid East,Eastern Asia,Western Europe
Quality Authentication:	ISO9001:2008
CE Authentication:	CE
Material For Filtration Tank:	Stainless Steel/ Carbon Steel
Material For Face Piping:	Stainless Steel or PVC
Input Power:	2~20kw
Power Supply:	AC380V 35A 50Hz
Type:	Activated Carbon
Usage:	Chemical Industry
Motive Force:	Pressure
Certification:	CE

Product Description

Product Introduction
By-pass filter for chilled water as a by-pass filtering equipment of closed industrial circulating water is used to filter the circulating chilled water and its control modes consist of manual backwash and automatic backwash. The system is generally backwashed once every three to seven days in the circulating process, effectively improving the quality of chilled water and ensuring excellent and stable water quality after intervention to long-term running. The device has small water consumption and is widely used in the cleaning of all types of industrial and commercial chilled water circulation system as well as refrigerant water and heat medium water systems of central air conditioning, improving the stability of equipment operation. Users may weld and conned in parallel the by-pass filters in main return pipes depending on the conditions of circulation system and the pipe diameter should be determined based on the retaining water yield of parallel circulating water. The sewage water is then discharged into the sewerage network.

Working principle
For the by-pass filtration, the filter is installed in the main circulating pipeline to filter all the circulating water, but a part of the circulating water led from the main circulating pipeline is filtered, which is a repeated circulating interception step by step to filter the impurities within the system and finally remove the impurities by the necessary backwash out of the system. Installing a by-pass filter in the circulating water system can prevent the terminal pipe of device from sludge blocking and remove the impurities in the system with chemical dosing.
By-pass filtration is used to reduce the turbidity of the water circulation system, exactly, to reduce slime and prevent its deposition in the heat exchanger, so that the effect of agent will be better.


Generally speaking, if your filter is a quartz sand filter, it usually has two main functions:
1. To reduce suspended solids (turbidity). Otherwise, as the system is running, suspended solids increases, which will exacerbate the deposition and other problems.
2. Degreasing. Especially the oily turbid circulation, such as steel rolling and continuous casting, has high oil content and is easy for breeding microorganism and blocking the nozzles.

Technical description of by-pass filter for the industrial circulating water
Flow filter flow is designed according to 5% to 10% of the total circulation volume (the by-pass filter flow of the cooling water is designed by 10 % of the circulation volume and the by-pass filter flow of chilled water is designed by 5% of the circulation volume) and the filtration rate is designed by 20 - 3Smih according to water quality of the system. Specific to corrosive suspended solids of the circulating water system as well as the control, our technical support team has designed a variety of manual/automatic by-pass filtrating equipment in line with customer demand.

The characteristics of the filtration system
1. Manual or automatic control is available;
2. Water distributor is simple, uniform and reliable;
3. Finished water collector has high strength and long service life;
4. Easy to install. Only connect the inlet and outlet to the waste pipe when installing;
5. Less water consumption in backwash: a homogeneous filter is used, so that backwash cycle is extended and the total backwash water volume is greatly reduced;
6. High backwash efficiency: an advanced water collector is used, ensuring efficient backwash effect.





Technical parameter:

Model	TANK SIZE (mm)	TOTAL HIGH (mm)	FLOW RATE (m3/hr)	INLET AND OUTLET (mm)
YLD-MF-500	500*1500	2350	~2	DN32
YLD-MF-600	600*1500	2380	2-3	DN32
YLD-MF-700	700*1500	2400	~4	DN40
YLD-MF-800	800*1500	2400	~5	DN40
YLD-MF-900	900*1500	2500	~6	DN50
YLD-MF-1000	1000*1500	2600	~8	DN50
YLD-MF-1200	1200*1500	2700	~11	DN65
YLD-MF-1400	1400*1500	2800	~15	DN65
YLD-MF-1500	1500*1500	2850	~18	DN65
YLD-MF-1600	1600*1500	2900	~20	DN80
YLD-MF-1800	1800*1500 1800*1800	3000	~25	DN80
YLD-MF-2000	2000*1500	3100	~30	DN100
YLD-MF-2200	2200*1500	3180	~38	DN100
YLD-MF-2400	2400*1500	3330	~45	DN100
YLD-MF-2500	2500*1500	3380	~50	DN100
YLD-MF-2600	2600*1500	3430	~55	DN125
YLD-MF-2800	2800*1500	3530	~60	DN125
YLD-MF-3000	3000*1500	3630	70-80	DN125
YLD-MF-3200	3200*1500	3730	80~100	DN150
