Price: | US $ 158/Piece |
---|---|
Trade Terms: | FOB |
Min Order: | 1/Piece |
Pay Type: | L/C,T/T,Western Union |

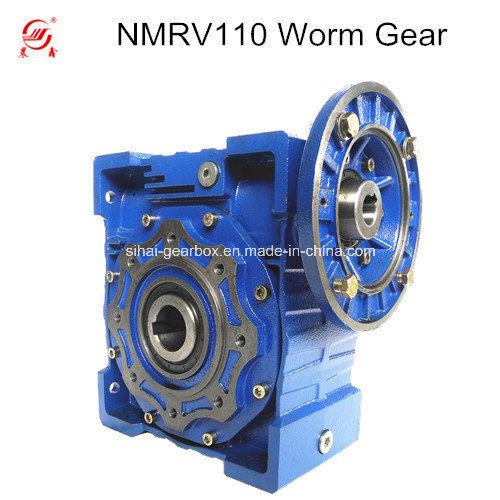

MNRV110 Worm Gearbox Speed Reducer Machine
Features
1.Wide transmission rate, strong output torque
2.Compact mechanical structure, light weight, small volume&Good heat-dissipating
3.Smooth operation with lower noise or vibration
4.Easy mounting, free linking, high efficiency
5. PERFECT SUBSTITUDE FOR MOTOVARIO AND BONFIGLIOLI PRODUCTS
Applications
Wide range of application,including light industry of food &beverage, Cement,
package,construction material,chemicals and etc.
Performance parameter for RV series worm gear speed reducer
Motor power | Model | speed ratio | output speed | output toruqe |
0.55kw 1400rpm | NMRV110 | 80 | 18rpm | 201.0N.M |
NMRV110 | 100 | 14rpm | 236.0N.M | |
0.75kw 1400rpm | NMRV110 | 50 | 28rpm | 194.0N.M |
NMRV110 | 60 | 24rpm | 227.0N.M | |
NMRV110 | 80 | 18rpm | 274.0N.M | |
NMRV110 | 100 | 14rpm | 322.0N.M | |
1.1kw 1400rpm | NMRV110 | 40 | 35rpm | 237.0N.M |
NMRV110 | 50 | 28rpm | 278.0N.M | |
NMRV110 | 60 | 24rpm | 324.0N.M | |
NMRV110 | 80 | 18rpm | 402.0N.M | |
NMRV110 | 100 | 14rpm | 473.0N.M | |
1.5kw 1400rpm | NMRV110 | 25 | 56rpm | 218.0N.M |
NMRV110 | 30 | 47rpm | 246.0N.M | |
NMRV110 | 40 | 35rpm | 315.0N.M | |
NMRV110 | 50 | 28rpm | 379.0N.M | |
NMRV110 | 60 | 24rpm | 442.0N.M | |
NMRV110 | 80 | 18rpm | 548.0N.M | |
NMRV110 | 100 | 14rpm | 655.0N.M | |
2.2kw 1400rpm | NMRV110 | 15 | 94rpm | 196.0N.M |
NMRV110 | 20 | 70rpm | 255.0N.M | |
NMRV110 | 25 | 56rpm | 311.0N.M | |
NMRV110 | 30 | 47rpm | 356.0N.M | |
NMRV110 | 40 | 35rpm | 462.0N.M | |
NMRV110 | 50 | 28rpm | 555.0N.M | |
NMRV110 | 60 | 24rpm | 648.0N.M | |
3.0kw 1400rpm | NMRV110 | 10 | 140rpm | 182.0N.M |
NMRV110 | 15 | 94rpm | 264.0N.M | |
NMRV110 | 20 | 70rpm | 348.0N.M | |
NMRV110 | 25 | 56rpm | 425.0N.M | |
NMRV110 | 30 | 47rpm | 485.0N.M | |
NMRV110 | 40 | 35rpm | 630.0N.M | |
NMRV110 | 50 | 28rpm | 757.0N.M | |
4.0kw 1400rpm | NMRV110 | 7.5 | 186rpm | 184.0N.M |
NMRV110 | 10 | 140rpm | 240.0N.M | |
NMRV110 | 15 | 94rpm | 352.0N.M | |
NMRV110 | 20 | 70rpm | 454.0N.M | |
NMRV110 | 25 | 56rpm | 566.0N.M | |
NMRV110 | 30 | 47rpm | 647.0N.M | |
NMRV110 | 40 | 35rpm | 863.0N.M | |
5.5kw 1400rpm | NMRV110 | 7.5 | 186rpm | 250.0N.M |
NMRV110 | 10 | 140rpm | 330.0N.M | |
NMRV110 | 15 | 94rpm | 484.0N.M | |
NMRV110 | 20 | 70rpm | 638.0N.M | |
NMRV110 | 25 | 56rpm | 798.0N.M | |
NMRV110 | 30 | 47rpm | 901.0N.M | |
7.5kw 1400rpm | NMRV110 | 7.5 | 186rpm | 341.0N.M |
NMRV110 | 10 | 140rpm | 450.0N.M | |
NMRV110 | 15 | 94rpm | 660.0N.M | |
NMRV110 | 20 | 70rpm | 880.0N.M |
Technical data:
Model | RV025 030 040 050 063 075 090 110 130 150 |
Single unit versions | NMRV - fitted for motor flanged coupling, NRV - with input shaft, NMRV-E motor flanged coupling with worm extension shaft, NRV-E with double extension worm shaft, |
Power | 0.06----15KW |
Single unit reduction ratio | 1:5 7.5 10 15 20 25 30 40 50 60 80 100 |
Output torque | 2.6---1195N.M |
Worm shaft | 20CrMnTi with carburizing and quenching.The hardness of surface is 56-62HRC with carbonized layer 0.5-0.8mm |
Worm wheel | worm mandrel is HT250,and worm ring gear,ZQSn10-1 |
Prod Model: | NMRV110 |
---|---|
Markets: | North America,South America,Eastern Europe,Southeast Asia,Africa,Oceania,Mid East,Eastern Asia,Western Europe |
Gearing Arrangement: | Worm |
Output Torque: | 182n.M~~901n.M |
Rated Power: | 0.55kw~~7.5kw |
Input Speed: | 1400rpm |
Output Speed: | 14~~186rpm |
Speed Ratio: | 7.5/10/15/20/25/30/40/50/60/80/100 |
Worm Gear Material: | Chromium Alloy 40cr |
Worm Wheel Material: | Bronze 10#-1 |
Color: | Blue/Silver/Coustomzied |
Certificate: | ISO9001:2008tccc,CE |
Manufacturing Method: | Cast Gear |
Toothed Portion Shape: | Spur Gear |
Type: | Worm and Wormwheel |
