Optical Collimator (W420-3)

Product Specifications

Product Description

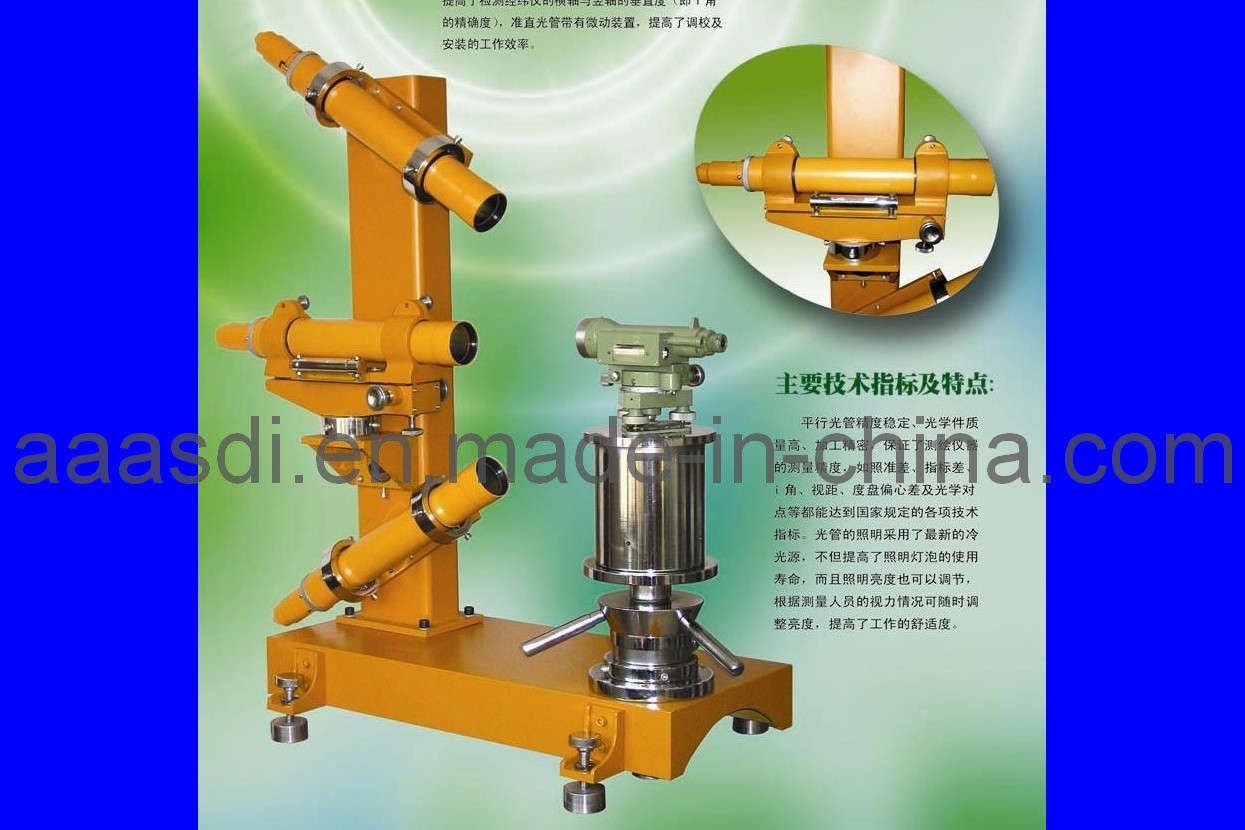

Optical Collimator System W420-3 is designed for checking Automatic Level, Optical Theodolites, Electronic Theodolites, Total Stations and other Optical Levels.

 *Introduction:

1) This model of equipment adopts totally three collimator tubes which have the focus of 420 and been

    designed with plunge angle, elevation and collimation horizontal angle.

2) The collimator tube is equipped with a long horizontal bubble with the precision to be 10", which can

    significantly improve CCT's inspection precision.

3) The collimator tube is equipped with up/down and right/left tuning device, therefore easy for

    customers' usage, installation, commissioning and inspection.

4) The collimator tube adopts the latest long-life "cold" light source, which intensity may be

    tuned according to customers' requirements and indoor luminance. The source produces

    viridescent lights, which are comfortable for seeing.

5) On the lifting platform, the threaded rod allowing 26cm lifting range runs smoothly and stably, and with

    different configuration, enables customers to operate readily and easily.

6) The fixed, integrated instrument center screws on the lifting platform are common in both metric and

    British systems (two-in-one), and can be combined for checking different foreign and

    domestic measuring instruments.

7) The foundation is designed and installed with 4 leveling wheel, and at the bottom, 4 round pads can

    increase the ground force-carrying surface and the stability. The whole platform is

    available for leveling and moving.

8) The equipment is designed with small form factor and looks decent and charming. The total

     weight is 120kg and the equipment stands very firmly.

*Main Technical Parameters of Tubes:

  Tube length: 520mm

  Tube focus: 420mm

  Tube Aperture: 55mm

  Resolution: 3"

  Angle of field of view: 10°20

  Accuracy(Reticle's division value): 30"

  Magnification: 5.7~7X

  The shortest target of the level tube: 2m

  The far target: ∞

  The micro adjusting range of the front/back horizontal tube: 5"

      Horizontal: ≤10",

   Vertical: ≤10"

Horizontal(0°

          Level accuracy:

            Round level(On the foundation of the front column): 8"/2mm,

            long level(On the front/back horizontal tube):20"

          Lifting range of the lifting platform: ≥320mm

 Power supply for tube: 4.5~6V,2.1W

 Switch power: 1~10A

         Lighting source: cold light (with adjustable intensity), green

         Shipment package: 3wooden cases,130kgs,0.5cbm
