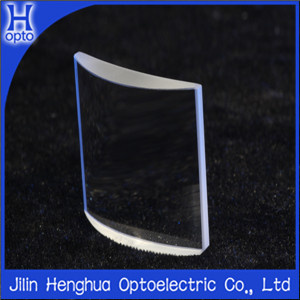

Plano Convex Optical Cylindrical Glass Lens

Product Specifications

Prod Model:	HH439
Markets:	North America,South America,Eastern Europe,Southeast Asia,Africa,Oceania,Mid East,Eastern Asia,Western Europe
R:	134.72+/-0.2mm(102.81mm)
Dimension:	60mm(L)*40mm(W)*10mmtc+/-0.1mm
High Damage Thereshold Coating:	>5kw/Cm2cw
Surface Flatness:	Lambda/5 Per Inch @ 632.Nm
Centration Error:	<1 Arc Min
Surface Quality:	20/10
Chamfer:	03mm@45deg
Coating:	Bbar R<0.5%@780nm-1000nm, 0deg
Material:	Optical Glass
Shape:	Cylindrical Shaped Lens
Type:	Convex Lens

Product Description

？ ？Line imaging lenses ？？ Focal length:f=-R/n-1 ？ ？ ？ n:refractive index ？ R:radius curvature ？ ？ ？ Plano-convex cylindrical lenses are useful for line imaging or uni-axial magnification in a wide range of applications.These lenses ar manufactured from BK7 grade A optical glass and are supplied uncoated.Anti-reflection coating are available as listed earlier in this section.To order an anti-reflection coated lens simply append the wavelength in nanometers to the product number.These lenses may be combined with other lenses to form complex imaging systems. ？ ？ ？ ？ Parameter: ？ Material : ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？？UVFS corning 7980 of grade R : ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？？134.72+/-0.2mm(102.81mm) dimension ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？？60mm(L)*40mm(W)*10mmTc+/-0.1mm High Damage Thereshold Coating ？ ？ ？ ？ ？>5KW/CM2CW Surface Flatness: ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？？lambda/5 per inch @ 632.nm Centration Error: ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？？<1 arc min Surface Quality: ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？？20/10 chamfer ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？03mm@45deg Coating: ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？ ？BBAR R<0.5%@780nm-1000nm,0deg ？ ？ ？？？？ ？ ？ ？ ？ ？ ？ ？ ？ Welcome to inquire us we will make fast reply and products with high quality for you!？？ ？ ？ ？ ？
