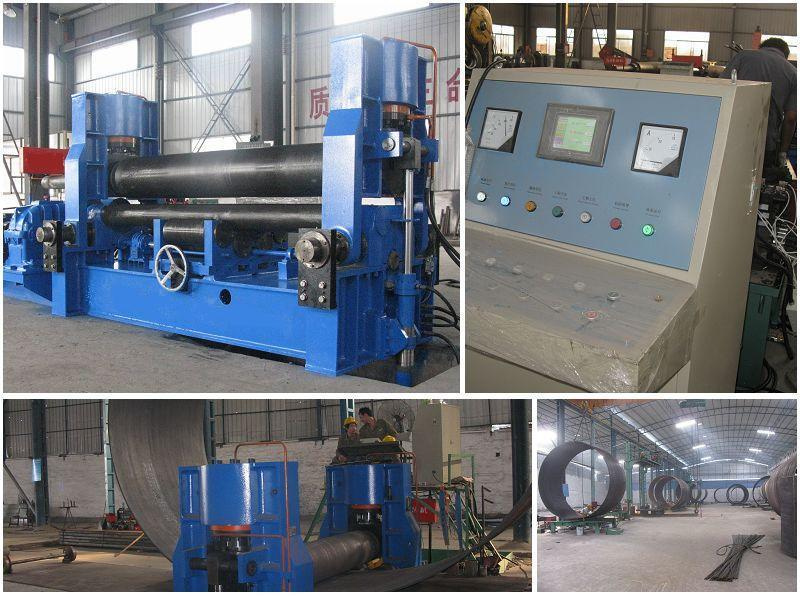

up Roller Universal Rolling Machine with Pre-Bending (W11S 40X2000)

Product Specifications

Prod Model:	W11S 40X2000
Markets:	North America,South America,Eastern Europe,Southeast Asia,Africa,Oceania,Mid East,Eastern Asia,Western Europe
Working Thickness:	40mm
Working Width:	2000mm
Working Material:	Metal Plate
Power Supply:	380V or Optaional
Application:	Machinery & Hardware, Beverage

Product Description

1.Executive standard of device
A. JB/T8796-1998(accuracy of rolling machine);
B. JB/T897-1998(model and base parameters of medium, small-size rolling machine);
C. JB/T9971-1999(noise limit of rolling machine);
D. GB8768-83(The common technical requirements of hydraulic system);
E. Native current standard of electrical control of device.

2.The material and produce art of roller
A. Up roller
a. Material: 42CrMo forge
b. Manufacturer: China
c. Product art: caststeel ingot,forge semifinished product,fire treatment after forge,rough treatment by lathe,heat treatment,accurate treatment by lathe,quench in surface.
d. Requirements of heat treatment: adjust material:HB220-260
       osmosis depth of quench≥3mm(single side), strength≥HRC45-50.
B. Bottom rollers
a. Material: 45# steel
b. Manufacturer: China
c. Reports: material certificate of forging, and other inspection reports
d. Product art: caststeel ingot,forge semifinished product,fire treatment after forge,rough treatment by lathe,heat treatment,accurate treatment by lathe,quench in surface.
e. Requirements of heat treatment:
1) adjust material: HB220-260.
   2)Osmosis depth of quench≥ 3mm(single side), strength≥HRC45-50.

3.Wield components
Include rack of machine, base board and other steel components.
A. Art-flow of  welding components
    Inspect plate,pre-handle plate,provide material,process the mouth of slope,welding,inspect weld bead,anneal treatment,rough prose,vibrate limitation,accurate treatment,rust cleaning in surface, corrosion prevent,paint.
B. Technical requirements
a. The material of wielding component is not lower to Q235A, thickness of plate of every component, must satisfied the requirements about strength, steel, stability, safety and must observe some standards of roiling machine and steel construction.
b. All wielding joints must satisfied some standards, the high of wielding joints can't lower to the smaller thickness of the two workpiece.
c. Must do appearance inspection to wielding joints of steel, surface of weld bead must even, beautiful, slick and sly, can't has defects like as flaw, un-wield fuse, blowhole and so on.
d. The roll shafts must finished by bore machine.








Model	Unit	W11S-40*2000
Pressure under up-roller	T	320
Max plate width	mm	2000
Length of rollers	mm	2050
Plate yield limit	Mpa	245
Max pre-bend thickness	mm	33
The max bend thickness	mm	40
Pre-bend work ability	mm	T35*B2000*φmin1000mm(σs≤245 MPa) T26*B2000*φmin1000mm(σs≤345 MPa)
Roll work ability	Mm	T40*B2000*φmin1000mm(σs≤245 MPa) T33*B2000*φmin1000mm(σs≤345 MPa)
The diameter of up-roller	mm	460
The diameter of down-roller	mm	260
The distance of two bottom rollers	mm	420
The diameter of support rollers	mm	1group*4
Rolling speed	m/min	4
Main motor power	KW	37
Hydraulic motor power	KW	15
Move motor power	KW	5.5
Remark:220V/60Hz/3Phase(According to customer requirements changes)
