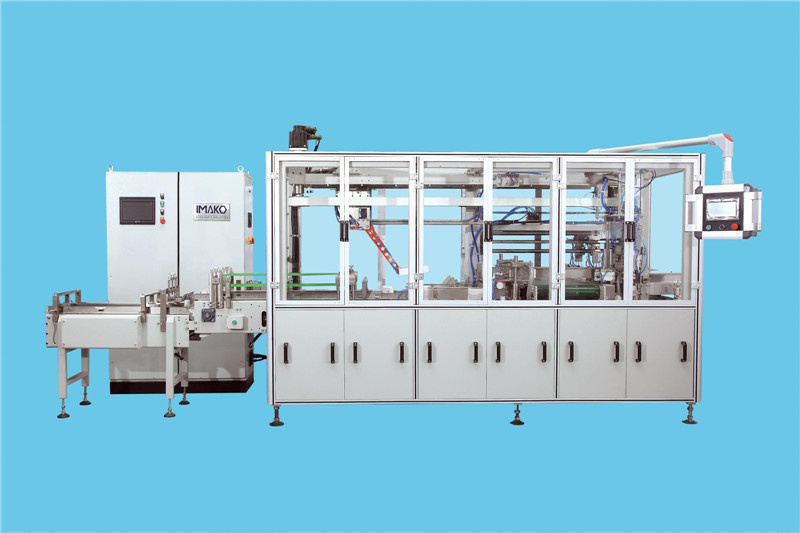

Servo Type Facial Tissue Paper Bundler

Product Specifications

Prod Model:	TP-M30TA
Markets:	North America,South America,Eastern Europe,Southeast Asia,Africa,Oceania,Mid East,Eastern Asia,Western Europe
Packaging Type:	Bag
Type:	Automatic Wrapping Machine
Driven Type:	Pneumatic
Automatic Grade:	Automatic
Applicable Industry:	Household Paper Industry
Application:	Household Paper Industry
Inclusion Degree:	Household Paper Industry
Structure:	Household Paper Industry
Series:	Household Paper Industry

Product Description

1,The whole machine part of touch sanitary paper are adopt stainless steel and hygiene grade green PVC green belt. The whole machine form and the main installing plate used 45# carbon steel, the surface with the treatment of static eletricity plaint and coating.
2.  All of bearing block adopted national 5 grand precision standard,  unify used naTR/NTN/IGUS/IKO/KOYO and other famous brand and long service life, all fixed bolt used 8.8 & 13 grade that is durabe in use.
3, All  running cam material of the machine are 20CrMnTi, met hardness of Rockwell more than 58 degrees, ensure stable running and wear well in use.
4,Sychronous belt & wheel drirect line guide rail are all use oversea famous brand. All gear wheel, chain wheel are used national standard design and produce.
5, Main machine part demand of design, technology, installation method, quality standard are follow relevant national and supplier enterprise standard.


Sero sype facial tissue bundler other instruction

basic parameter and features		note
Suitable product	Single packed facial tissue paper	Outer pack
feeding way	ASF Auto 2 lanes intelligence feed system	bitaterial symmetry 2 lanes feeding
application size	1X3,1X4,1X5,2X3,2X4,2X5
design work speed	30    bundle/min	Met 2X3,2X4,2X5 three sizes
Max. Work speed	25     bundle /min	Met  2X3,2X4,2X5 three sizes
Design work speed	42 bundle /min	Met 1X3,1X4,1X5three sizes
Max. Work speed	40 bundle /min	Met 1X3,1X4,1X5three sizes
packing film installing structure	hanging type bitaterial symmetry bag tank
Qty range of bag tank	≤   300     / pcs prebag
Length application	120   mm    600    mm	exclulded the length of prebag  handle
Width application	240   mm    420    mm
Height application	90   mm    115    mm
Finished product size of single facial tissue paper	L120 mm- 210 mm/W  90  mm-105 mm/H   40   mm- 100    mm
Whole outlook size	6080 mm/W 2250 mm/H1750 mm
Weight	2600  KG
Material of film	PE  film
compression air	pressure≥   0.6 MPA/ current ≥  60  L/min	buyer prepared
Driving power	380V/50HZ
Whole power of motor	9.2    KW	servo total power of motor,  frequency motor
Heat power	1.2     KW	Total power of  Sealing, heating
Applicable range of voltage fluctuation	+/-10%	follow national standard
I/O input (VDC)	24VDC	eletric system Control return circuit  input
I/O output (VDC)	24VDC	eletric system Control return circuit output
Running control mode	four shafts servo running, shaft positioning control	eletric cam  Running curve
main running mode	20crmnti machinery cam +eletric cam runing.
Main color, process of the whole machine	international gray, static eletricity plainting and caoting.	international color  card no. RAL7032
multi packing type	Same as manual prebag sealing and packing
