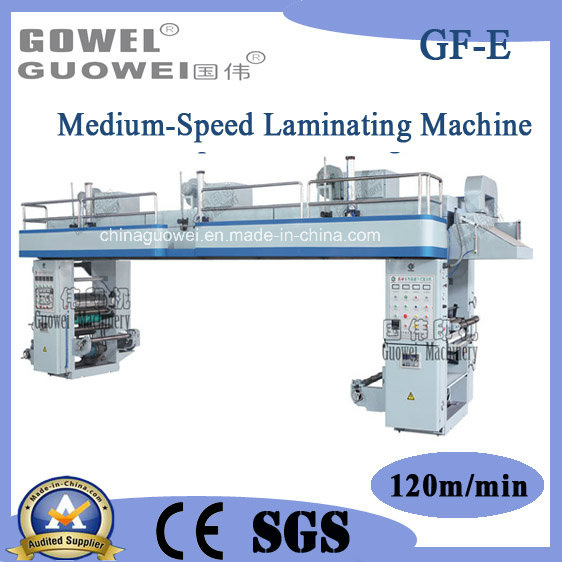

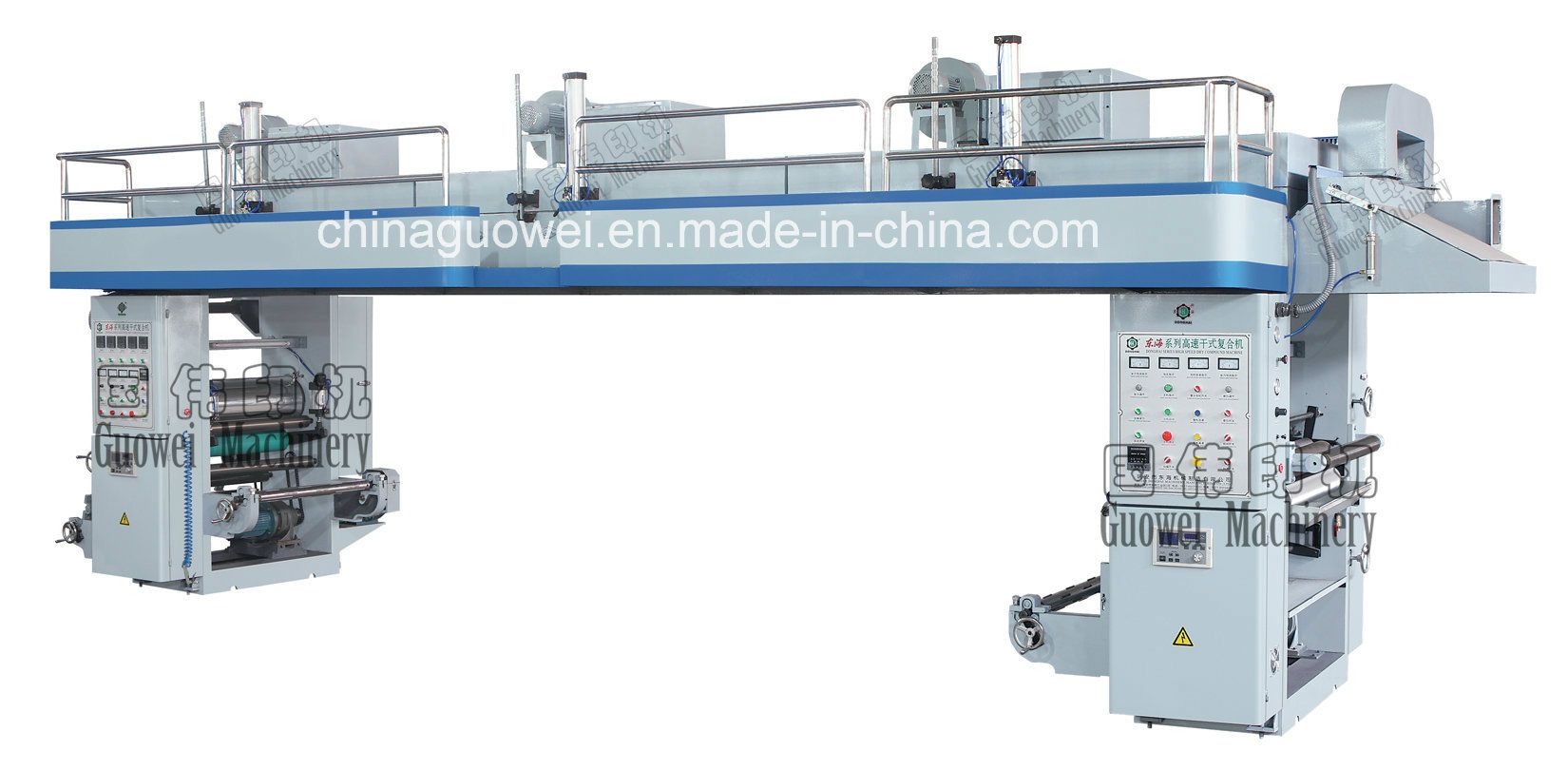

Gf-E High Speed Dry Method Laminating Machine

High Speed Dry Method Laminating Machine GF-E

Application and Features

The machine is applied to double layer or multilayer lamination for various roll materials, such as plastic film, paper and aluminum foil, etc.
The machine adopts photoelectric E.P.C system, auto tension control system, pneumatic open oven, and oven hot air circulation system, with the features of simple operation, low noise, small air pollution and others.

1. Air-expansion shaft for first unwinding, second unwinding and rewinding.

2. Double-photoelectric computer E.P.C system is installed at first unwinding.

3. The tension of first unwinding and second unwinding is controlled by auto tension controller.

4. Glue spreading by anilox roller, doctor blade from Switzerland, independent motor responsible for horizontal moving of blade holder.

5. Double frequency speed adjustment technology, two Japan Yasukawa inverters, one for
main motor and the other for gluing motor.

6. Low friction pneumatic floating roller is installed at the entrance of oven; full auto tension cont
rol by PLC inside the oven.

7. Conductive oil heating inside laminating hot roller, with features of even temperature and power saving.

8. Gluing pressing roller and laminating pressing roller adopt pneumatic pressure and the pressure is adjustable.

9. Total length of the oven is 7.2 meters, with pneumatic open; inner guide rollers are shaped in arch, with belt transmission actively; aisle and guardrail are installed at the side of the oven.

10. The oven is divided into 3 sections with external electric heating system and temperature for every section can be regulated independently.

11. Hot air circulation structure is designed inside the oven and the oven inner adopts stainless steel 304; the heat can be recycled and save energy.

12. Front exhaust hood is installed at the entrance of the oven and exhaust the gas of high concentration volatilized initially.

Main Technical Parameters
